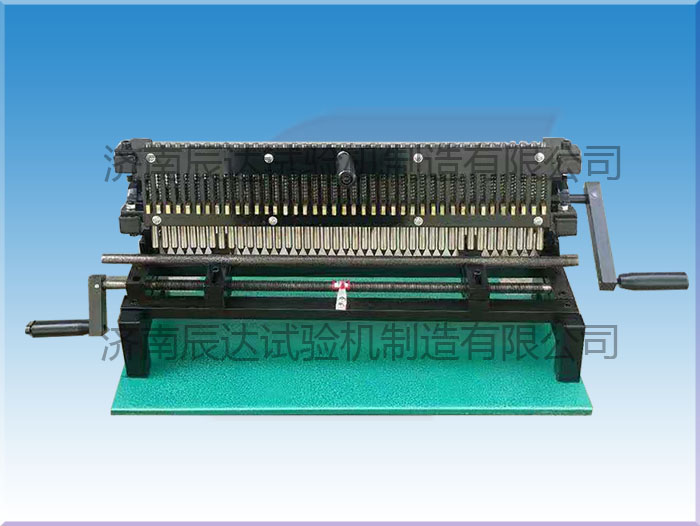

DX-400拉伸試樣標距儀 金屬打點機金屬試樣標距儀打點機針

產品簡介：

拉伸試樣標距儀亦稱打點機，是根據新國標研制并專業生產而成的，按照GB228-87金屬材料拉伸試驗的規定要求設計制造，適用于圓鋼、扁鋼、鋼管、型鋼及其它有色金屬材料打點標距，供抗拉試樣之用。該機構造精密，使用方便，打點準確，工作效率高，操作簡便，是試驗室必備的配套儀器。

技術要求

每轉動一次，即可打成40個標點；

標點距離為10mm±1mm，全長400mm；

打點尖端用滾珠軸承圓鋼做成，硬度不低于HRC55。

設備尺寸：490mm*200mm*300mm

凈重：22kg

操作方法：

使用時將試樣材料放入試樣坐槽內，并根據試樣材料的長短調節絲母座，按試樣調節長短及圓形材料的直徑大小調節試樣座，擰開試樣座上的固定螺釘，可把試樣座前后移動。根據材料的要求，對準直徑的中心而后用左手拉動拉手向下，直至標點尖接觸試樣材料，并按緊，用右手轉動手柄，順時針轉動一周即可（對于表面硬度較高的型鋼如螺紋鋼等應轉動三至四周）。

備有易損配件：標點針（滾輪架、滾輪）、彈簧?？呻S時購置。
